Каждый современный водитель должен иметь хотя бы общее представление о том, как подключить тахометр. Несмотря на то, что данное устройство не является обязательным оборудованием, его использование позволяет значительно продлить эксплуатационный срок двигателя, избежав дорогостоящего ремонта или преждевременной замены мотора.

Преимущества использования тахометра

Тахометр непрерывно информирует водителя о скорости вращения коленчатого вала, тем самым помогая подобрать оптимальное время для переключения передачи. Также показания тахометра позволяют автолюбителю выполнить точную регулировку карбюратора и прочих важных устройств транспортного средства во время работы ДВС при неподвижно стоящей машине.

Виды тахометров

ВыноснойВыносной

Тахометры делятся на два вида:

Штатные тахометры. Монтируются в приборную панель машины на заводе-изготовителе. Большинство автомобилей оснащено именно таким типом приборов. Выносные тахометры. В подавляющем большинстве случаев служат альтернативой отсутствующему штатному измерительному прибору, реже используются как элемент тюнинга. Выносные тахометры устанавливаются непосредственно на приборную панель транспортного средства. Как самостоятельно установить тахометр

Подключение через ЭБУПодключение через ЭБУ

Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки.

Монтаж тахометра на транспортное средство с бензиновым ДВС

При бесконтактной системе зажиганияПри бесконтактной системе зажигания

Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов:

Прибор, в зависимости от вида, закрепляется либо в соответствующее посадочное место на приборной панели, либо на ее поверхности. Провод, имеющий черный цвет, подключается к корпусу (массе) транспортного средства. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания. Третий провод прибора может быть окрашен в любой цвет. Его необходимо подключать с учетом того, какая система зажигания установлена на автомобиле. Если система контактная – тахометр должен быть соединен с прерывателем трамблера. При бесконтактной системе зажигания прибор соединяется с коммутатором напряжения. Для обеспечения подсветки дисплея, если она предусмотрена производителем, прибор следует подключить к предназначенной для этого клемме на замке зажигания.

Как подключить при контактной системе зажиганияКак подключить при контактной системе зажигания

Монтаж тахометра на транспортное средство с дизельным ДВС

Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра.

Схема задней панели тахометраСхема задней панели тахометра

На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания.

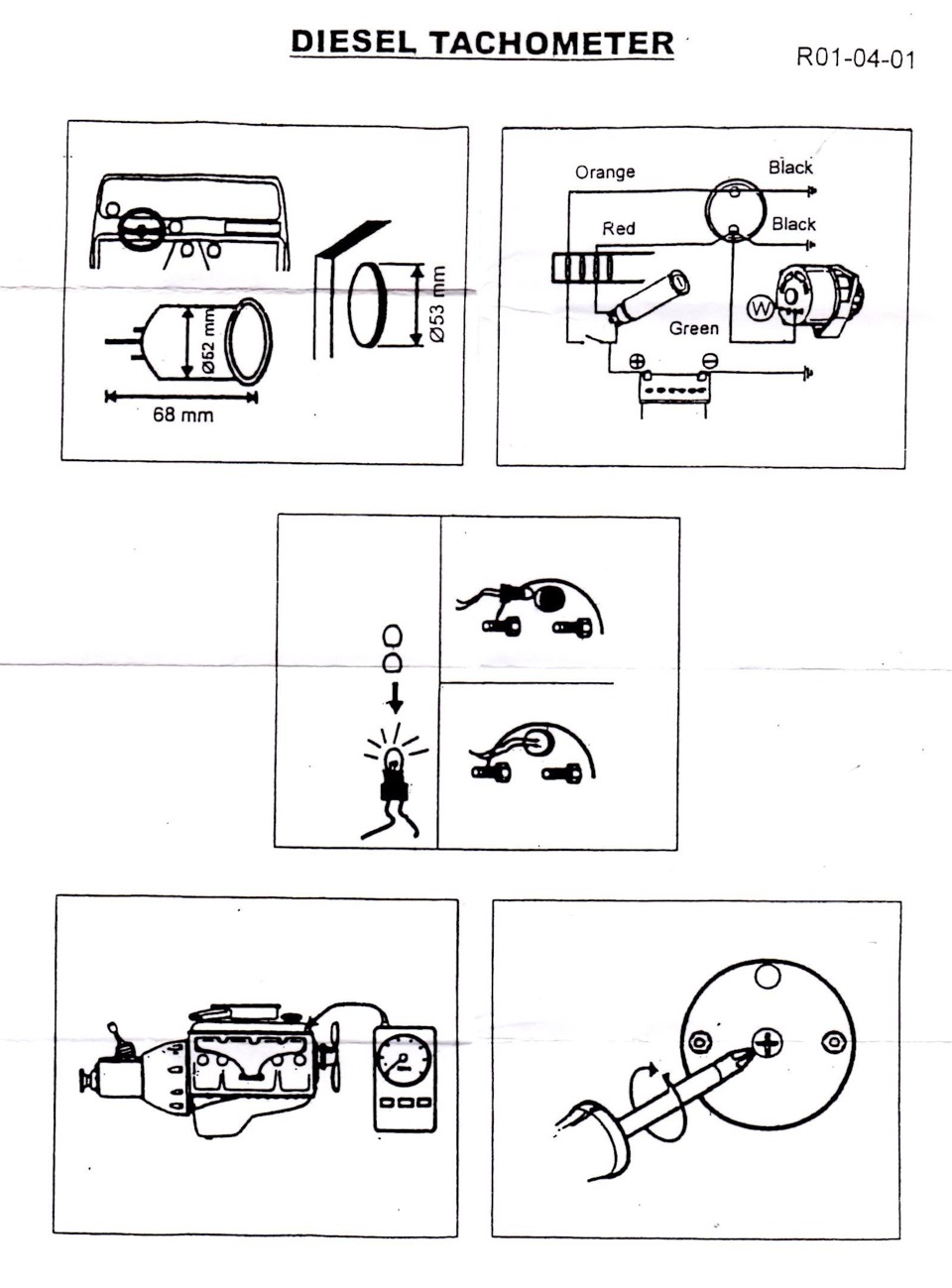

ДизельныйДизельный

Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности.

Схема включения тахометра от ВолгиСхема включения тахометра от Волги

В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля. Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Видео

Порядок установки тахометра от ВАЗ 2106 в ВАЗ 2105:
