LM317T

Регулярные поставки, Оптовые поставки по заказу | 10.06.2014, 02:12:51 ЦЕНА розничная: 20руб | от 10шт: 17руб | от 100шт: 15руб

Корпус: TO-220



Назначение выводов LM317T:

1 Adj Регулировка 2 Out Выход 3 In Вход Фланец соединен с Out(вывод 2)





LM317T - Линейный регулируемый стабилизатор напряжения положительной полярности.

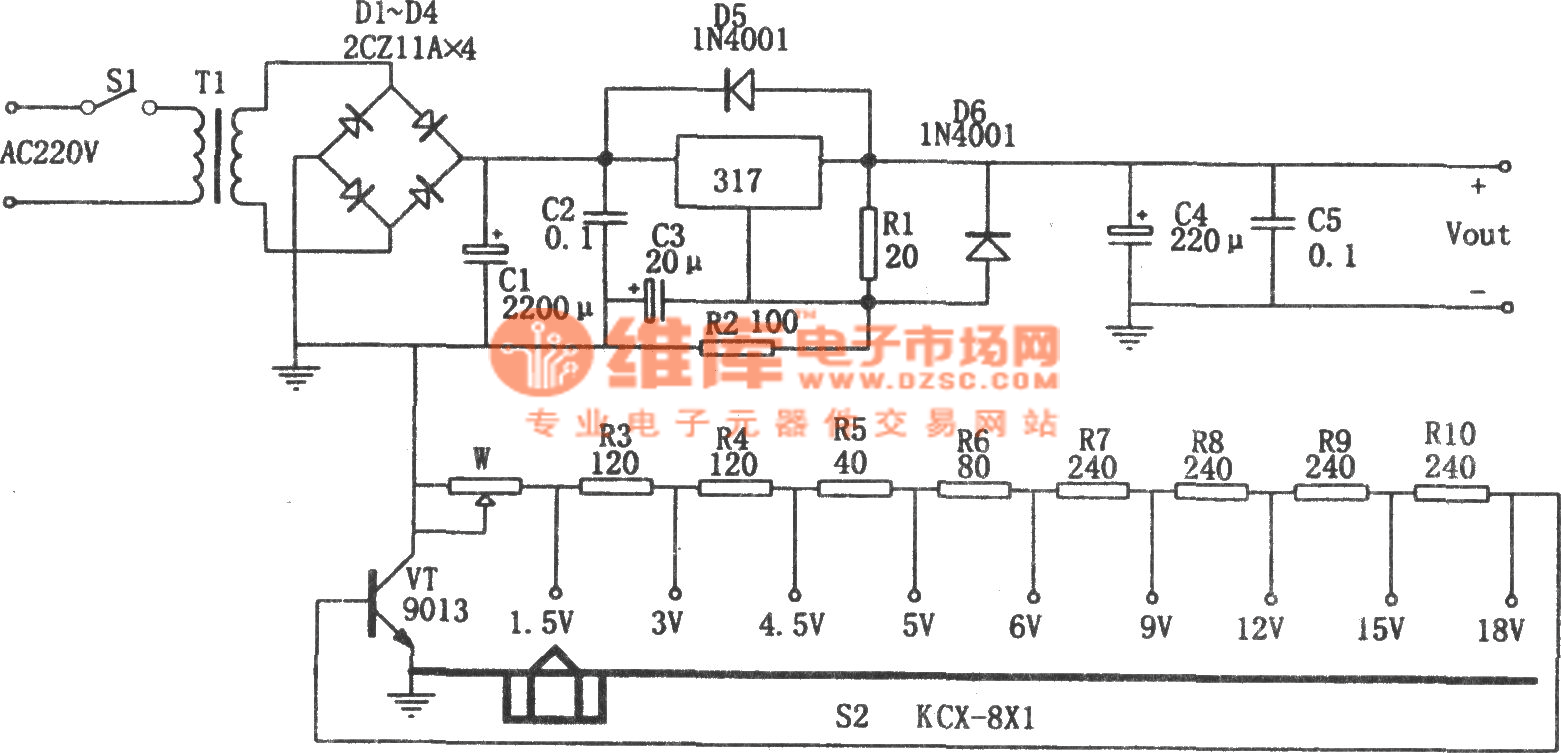

Типовая схема включения LM317T:





Особенности включения микросхемы LM317T:

Выходное напряжение рассчитывается по формуле: Vout=1,25(1+R2/R1)+IrefR2
где 1,25V - опорное напряжение(Vref), Iref -ток в цепи регулирущего вывода (100µA max);

Сопротивление R1 выбирается в пределах 100-1000Ω (типовое 240Ω). R2 служит для задания выходного напряжения.

На схеме указаны минимальные значения фильтрующих ёмкостей C1 и C2, необходимые для устойчивой работы стабилизатора. На практике значения емкостей составляют от десятков до тысяч микрофарад. Ёмкости должны располагаться как можно ближе к микросхеме LM317T. С1 может совмещаться с ёмкостью фильтра выпрямителя. Прибольших емкостях рекомендуется C1>>C2.

Ёмкость Cadj устанавливается в случае необходимости дополнительно снизить пульсации выходного напряжения. Рекомендуется Cadj<<C2.

Микросхема LM317T защищена от кратковременного замыкания выхода, но не защищена от замыкания входа - такая ситуация, равно как и любое превышение выходного напряжения над входным приводит к выходу микросхемы из строя. В случае возможности возникновения такой ситуации, в частности если ёмкость на выходе стабилизатора превышает ёмкость на входе, устанавливают защитный диод VD1.

Защитный диод VD2 устанавливают только при установленной ёмкости Cadj для защиты стабилизатора от разряда этой ёмкости.

Фланец(радиатор) корпуса микросхемы LM317T соединен в выходным выводом и поэтому должен быть при монтаже изолирован от общего провода.

Основные технические характеристики LM317T:

Uопорн.

1,25V

(1,2-1,3V)

Uвых-Uвх.макс. 40V Uвых.допуст. 1,25V-37V Iвых.макс. 1,5A Iвых.мин. 10mA Iрегул.

<100µA

(тип. 50µA)

Pмакс.

(без теплоотв.)



Pмакс.

(с теплоотв.)

  Kпод.пульс. >65дБ Uвых-Uвх(мин.) 1,3V Диапазон температур кристалла 0..+125°С Корпус TO-220 Аналог КР142ЕН12А



Более подробные характеристики микросхемы стабилизатора напряжения LM317T с примерами схем включения и расчетными формулами находятся в файле документации ниже (Datasheet на английском языке).

[ Скачать документацию на LM317T (84.4Kb) ] Производитель: STm ЦЕНА розничная: 20руб | от 10шт: 17руб | от 100шт: 15руб Код товара: 1524 Просмотров: 137982
